    原标题:电路改造10大点:定位、开槽、布线、弯管、强弱电等,终于有人说清了!

      电路设计和改造一直是装修的重点。作为隐蔽工程,横平竖直是基本的要求,既要按照电路布线图来施工,同时又要遵循的布线原则。


      维小保师傅对家装电路改造总结了10大点,给大家参考!

      1、定位

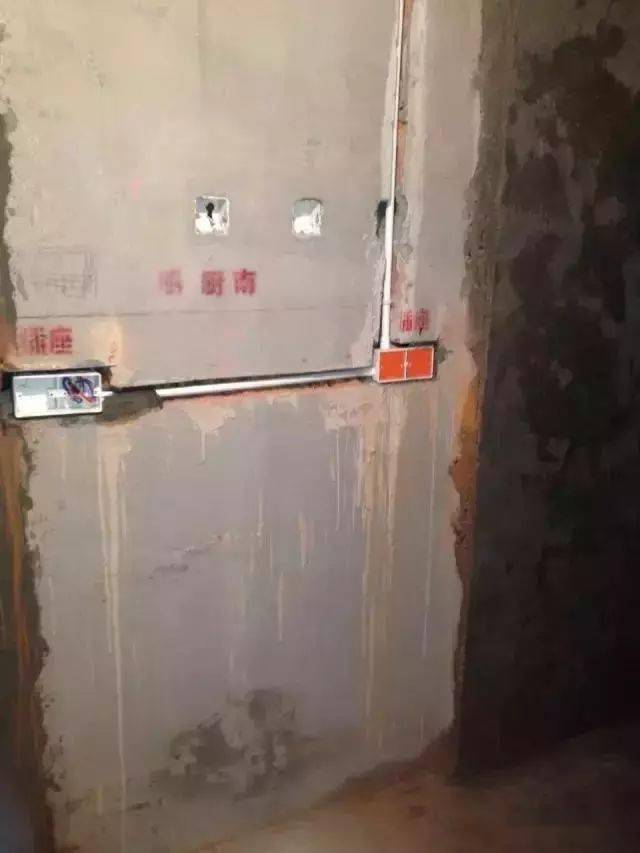

      首先要根据电路的用途进行电路定位,比如,哪里要开关、哪里要插座、哪里要灯。定位要注意同一室内的电源、电话、电视等插座面板应在同一高度,电源线及插座与电视线及插座的水平间距不应小于一个暗盒的距离。


      2、开槽

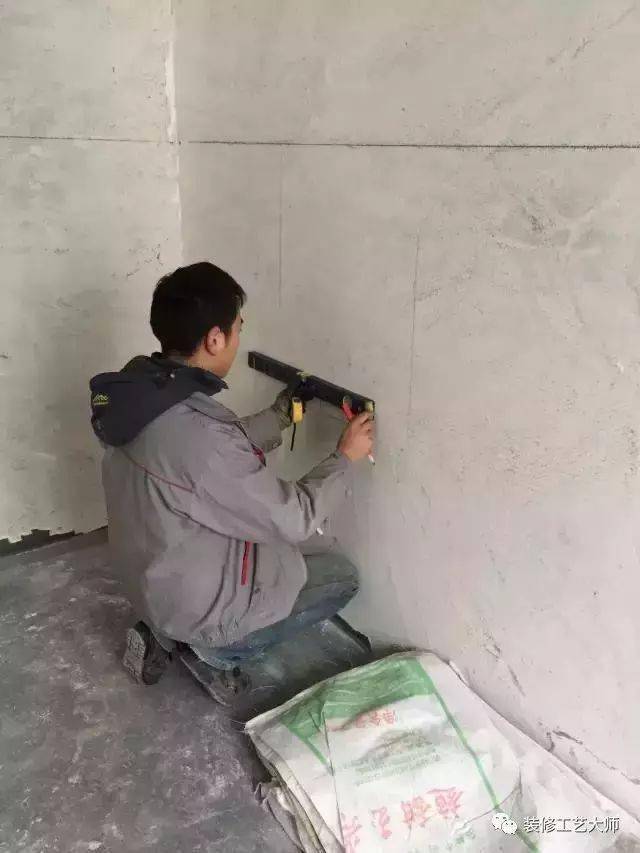

    定位完成后,电工根据定位和电路走向,开槽布线。一般讲究横平竖直,但要尽量避长取短。尽量少开槽,因为会影响墙的承受力,即使开槽也应该规范浅显,先弹线再开槽,而且开槽深度应一致。




      3、线管

    线管有冷弯管和PVC管两种,最好用315重型PVC管,冷弯管可以弯曲而不断裂,是布线的最好选择,因为它的转角是有弧度的,线可以随时更换,而不用开墙。PVC管应用管卡固定,它的接头均用配套接头,用PVC胶水粘牢,弯头要用




      4、强弱电

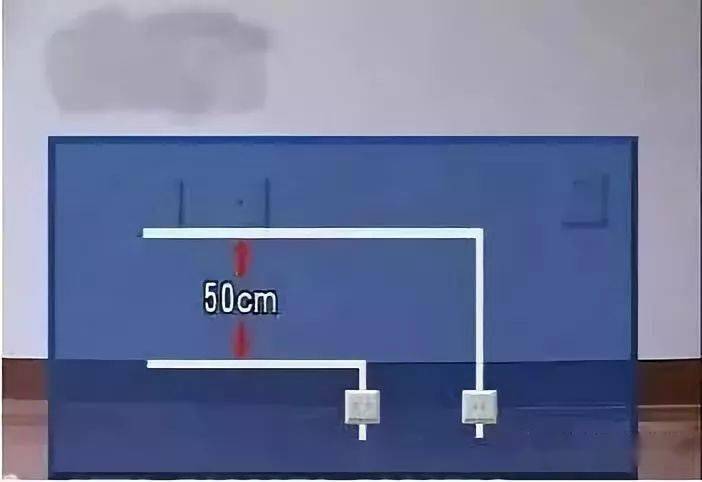

    首先要区分强弱电,强电提供能量动力,如电视、热水器等,弱电为信号,如电话线、消防指示等。为防止信号干扰,强弱电的间距应30-50厘米,而且强、弱电绝对不能同穿一根管内;





      5、配电箱

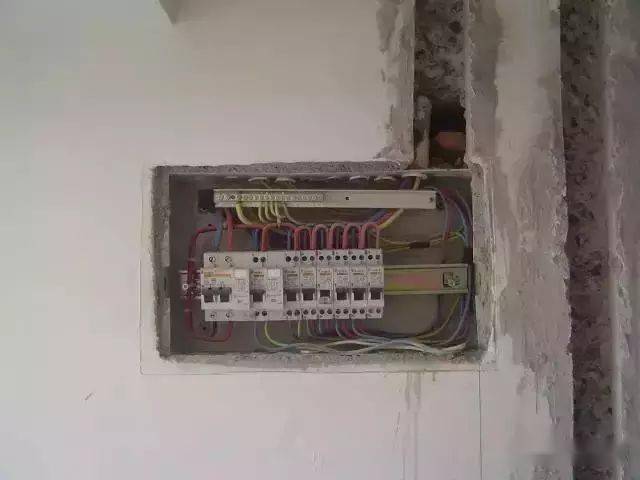

    配电箱内应设动作电流30mA的漏电保护器,分数路控开,保护断路器。保护断路器的工作电流应与终端电器的最大工作电流匹配。最好的方式是由空气开关做总开关,各支路都应有漏保开关。




      6、布点

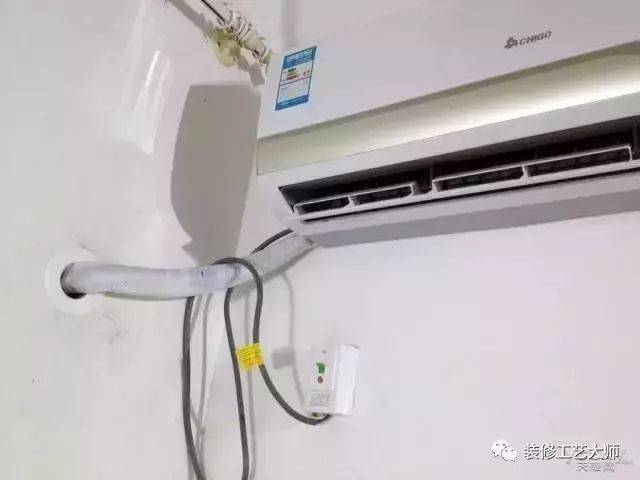

      一般情况下,电线线路要与煤气管道、水管,同一平面≥100mm,不同平面≥50mm空调挂机插座安装离地面需2米以上。插座安装应该离地30公分高度。


      7、电线安装。

      同一回路电线应穿入同根管内,电线总截面积不应超过管内截面积的40%。

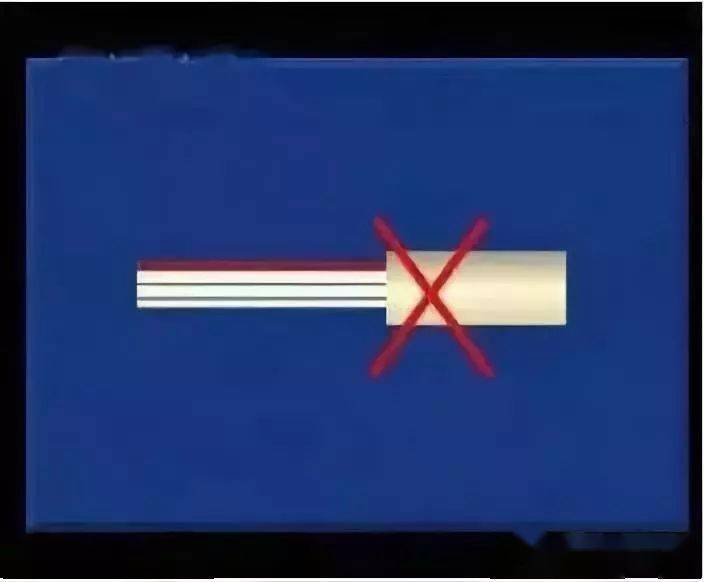

    电线只能并头连接,绝对不是我们平时随便一接就OK那么简单。接头处采用按压,必须要结实牢固,接好的线,要立即用绝缘胶布包好。

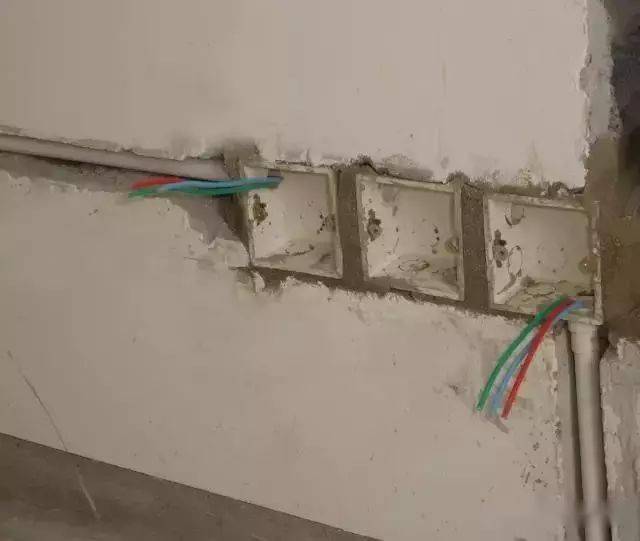

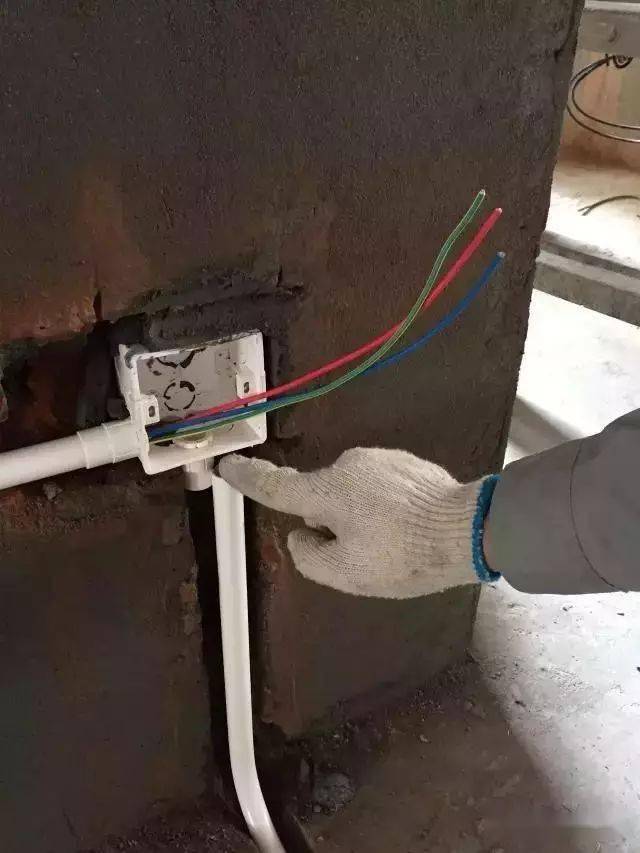

      穿入配管导线的接头应设在接线盒内,为了安全,暗盒内的线头要用胶布封好,并预留10-15公分长度的线头。

      家里不同区域的照明、插座、空调、热水器等电路都要分组布线。



      8、弯管

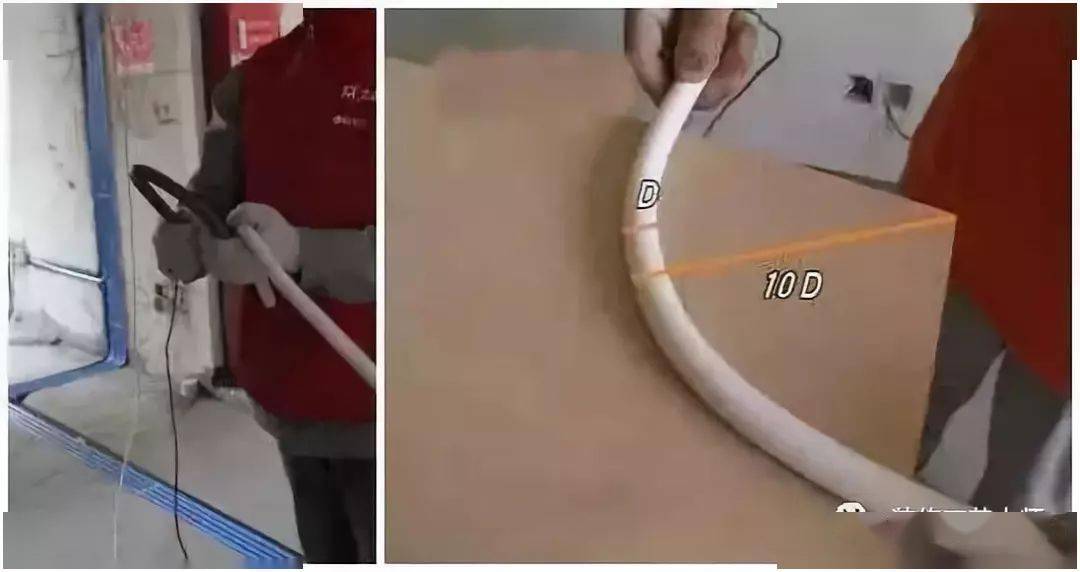

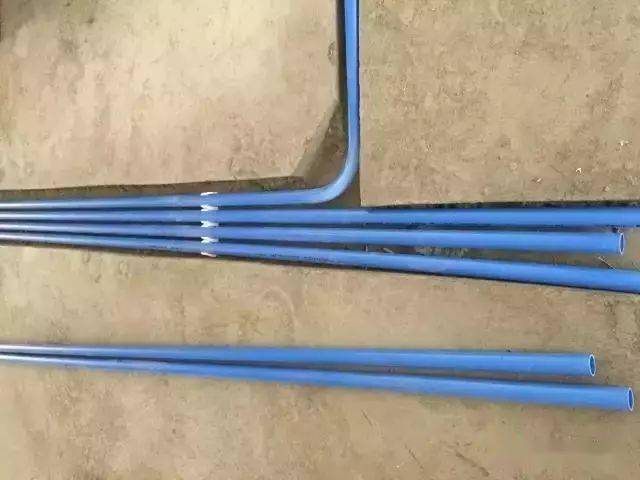

      弯管时要用弯管工具,弧度应该是线管直径的6倍,先排管,后用钢丝穿过,便于以后线路升级、维修。

      当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒。因为拆装电线时,太长或弯曲多了,电线无法从穿线管中穿过去。


      9、排查

      电线排布完后,电路要用工具认真验收。是否漏电,是否安装到位,是否有细节问题等,都有查看。如开关、插座面对面板,应该左侧零线,右侧火线,这些都不能错。


      10、其他

      最后做完电路后,一定要让施工方给到一份电路布置图,方便以后检修或墙面修整用。
