      原标题:电工最全常见计算公式,还有电工必备常识,收好不谢!

      电工常用公式

      计算所有关于电流,电压,电阻,功率的计算公式


      1、串联电路电流和电压有以下几个规律:(如:R1,R2串联)

      ①电流:I=I1=I2(串联电路中各处的电流相等)

      ②电压:U=U1+U2(总电压等于各处电压之和)

      ③电阻:R=R1+R2(总电阻等于各电阻之和)如果n个阻值相同的电阻串联,则有R总=nR

      2、并联电路电流和电压有以下几个规律:(如:R1,R2并联)

      ①电流:I=I1+I2(干路电流等于各支路电流之和)

      ②电压:U=U1=U2(干路电压等于各支路电压)

      ③电阻:(总电阻的倒数等于各并联电阻的倒数和)或。如果n个阻值相同的电阻并联,则有R总=R

      注意:并联电路的总电阻比任何一个支路电阻都小。电功计算公式:W=UIt(式中单位W→焦

      (J);U→伏(V);I→安(A);t→秒)。

      3、利用W=UIt计算电功时注意:

      ①式中的W、U、I和t是在同一段电路;

      ②计算时单位要统一;

      ③已知任意的三个量都可以求出第四个量。

      4、计算电功还可用以下公式:W=I2Rt;W=Pt;W=UQ(Q是电量);

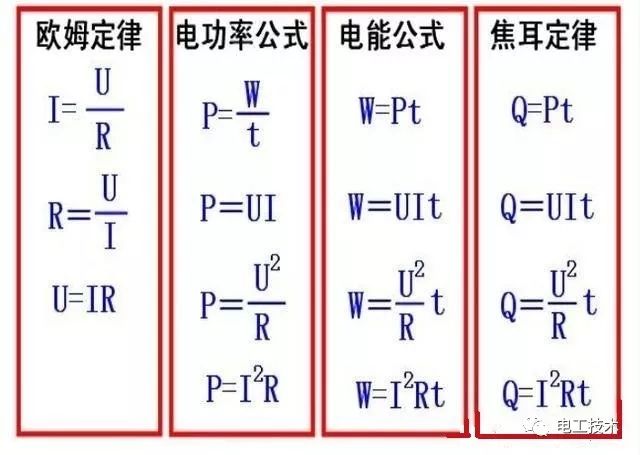

      电学部分

      1

      电流强度:I=Q电量/t

      2

      电阻:R=ρL/S

      3

      欧姆定律:I=U/R

      4

      焦耳定律:

      电压=电流*电阻即U=RI

      电阻=电压/电流即R=U/I

      功率=电流*电压即P=IU

      电能=电功率*时间即W=Pt

      符号的意义及其单位

      U:电压,V;

      R:电阻,Ω;

      I:电流,A;

      P:功率,W;

      W:电能,J;

      t:时间,S;

      ⑴Q=I2Rt普适公式)

      ⑵Q=UIt=Pt=UQ电量=U2t/R(纯电阻公式)


      5

      串联电路

      ⑴I=I1=I2

      ⑵U=U1+U2

      ⑶R=R1+R2

      ⑷U1/U2=R1/R2(分压公式)

      ⑸P1/P2=R1/R2

      6

      并联电路

      ⑴I=I1+I2

      ⑵U=U1=U2

      ⑶1/R=1/R1+1/R2[R=R1R2/(R1+R2)]

      ⑷I1/I2=R2/R1(分流公式)

      ⑸P1/P2=R2/R1

      7

      定值电阻

      ⑴I1/I2=U1/U2

      ⑵P1/P2=I12/I22

      ⑶P1/P2=U12/U22

      8

      电功

      ⑴、W=UIt=Pt=UQ(普适公式)

      ⑵W=I^2Rt=U^2t/R(纯电阻公式)

      9

      电功率

      ⑴P=W/t=UI(普适公式)

      ⑵P=I2^R=U^2/R(纯电阻公式)

      电工计算口诀

      1

      简便估算导线载流量

      十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折,铜材升级算.

      解释:10mm2以下的铝导线载流量按5A/mm2计算;100mm2以上的铝导线载流量按2A/mm2计算;25mm2的铝导线载流量按4A/mm2计算;35mm2的铝导线载流量按3A/mm2计算;70mm2、95mm2的铝导线载流量按2.5A/mm2计算;"铜材升级算":例如计算120mm2的铜导线载流量,可以选用150mm2的铝导线,求铝导线的载流量;受温度影响,最后还要乘以0.8或0.9(依地理位置).

      2

      已知变压器容量,求其电压等级侧额定电流

      说明:适用于任何电压等级。

      口诀:容量除以电压值,其商乘六除以十。

      例子:视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A

      估算I=1000KVA/10KV﹡6/10=60A

      3

      粗略校验低压单相电能表准确度的办法

      百瓦灯泡接一只,合上开关再计时。

      计时同时数转数,记录六分转数值。

      电表表盘有一数,千瓦小时盘转数。

      该值缩小一百倍,大致等于记录数。

      4

      已知三相电动机容量,求其额定电流

      容量除以千伏数,商乘系数点七六。

      已知三相二百二电机,千瓦三点五安培。

      1KW÷0.22KV*0.76≈1A

      已知高压三千伏电机,四个千瓦一安培。

      4KW÷3KV*0.76≈1A

      注:口诀适用于任何电压等级的三相电动机额定电流计算。口诀使用时,容量单位为kW,电压单位为kV,电流单位为A。

      5

      测电力变压器二次侧电流,求算其所载负荷容量

      已知配变二次压,测得电流求千瓦。

      电压等级四百伏,一安零点六千瓦。

      电压等级三千伏,一安四点五千瓦。

      电压等级六千伏,一安整数九千瓦。

      电压等级十千伏,一安一十五千瓦。

      电压等级三万五,一安五十五千瓦。

      6

      求 小型380V三相笼型电机供电设备最小量等

      直接起动电动机,容量不超十千瓦;

      六倍千瓦选开关,五倍千瓦配熔体。

      供电设备千伏安,需大三倍千瓦数。

      口诀所述的电动机,是小型380V鼠笼型三相电动机,电动机起动电流很大,一般是额定电流的4-7倍。用负荷开关直接起动的电动机容量最大不应超过10kW,一般以4.5kW以下为宜,且开启式负荷开关(胶盖瓷底隔离开关)一般用于5.5kW及以下的小容量电动机作不频繁的直接起动;封闭式负荷开关(铁壳开关)一般用10kW以下的电动机作不频繁的直接起动。负荷开关均由简易隔离开关闸刀和熔断器或熔体组成,选择额定功率的6倍开关为宜;为了避免电动机起动时的大电流,应当选择额定功率的5倍的熔断器为宜,即额定电流(A);作短路保护的熔体额定电流(A)。最后还要选择适当的电源,电源的输出功率应不小于3倍的额定功率。

      7

      判断交流电与直流电流

      电笔判断交直流,交流明亮直流暗,

      交流氖管通身亮,直流氖管亮一端。

      判别交、直流电时,最好在“两电”之间作比较,这样就很明显。测交流电时氖管两端同时发亮,测直流电时氖管里只有一端极发亮。

      8

      巧用电笔进行低压核相

      判断两线相同异,两手各持一支笔,

      两脚与地相绝缘,两笔各触一要线,

      用眼观看一支笔,不亮同相亮为异。

      此项测试时,切记两脚与地必须绝缘。因为我国大部分是380/220V供电,且变压器普遍采用中性点直接接地,所以做测试时,人体与大地之间一定要绝缘,避免构成回路,以免误判断;测试时,两笔亮与不亮显示一样,故只看一支则可。

      9

      巧用电笔判断直流电正负极

      电笔判断正负极,观察氖管要心细,

      前端明亮是负极,后端明亮为正极。

      说明:

      氖管的前端指验电笔笔尖一端,氖管后端指手握的一端,前端明亮为负极,反之为正极。测试时要注意:电源电压为110V及以上;若人与大地绝缘,一只手摸电源任一极,另一只手持测电笔,电笔金属头触及被测电源另一极,氖管前端极发亮,所测触的电源是负极;若是氖管的后端极发亮,所测触的电源是正极,这是根据直流单向流动和电子由负极向正极流动的原理。

      10

      电笔判断直流电源有无接地,正负极接地区别

      变电所直流系数,电笔触及不发亮;

      若亮靠近笔尖端,正极有接地故障;

      若亮靠近手指端,接地故障在负极。

      说明:

      发电厂和变电所的直流系数,是对地绝缘的,人站在地上,用验电笔去触及正极或负极,氖管是不应当发亮的,如果发亮,则说明直流系统有接地现象;如果发亮的部位在靠近笔尖的一端,则是正极接地;如果发亮的部位在靠近手指的一端,则是负极接地。

      11

      电笔判断三相三线制供电线路接地故障

      星形接法三相线,电笔触及两根亮,

      剩余一根亮度弱,该相导线已接地;

      若是几乎不见亮,金属接地的故障。

      说明:

      电力变压器的二次侧一般都接成Y形,在中性点不接地的三相三线制系统中,用验电笔触及三根相线时,有两根通常稍亮,而另一根上的亮度要弱一些,则表示这根亮度弱的相线有接地现象,但还不太严重;如果两根很亮,而剩余一根几乎看不见亮,则是这根相线有金属接地故障。

      12

      对电动机配线的口诀

      2.5加三,4加四;6后加六,25五;120导线,配百数

      说明:

      此口诀是对三相380伏电动机配线的。导线为铝芯绝缘线(或塑料线)穿管敷设。

      先要了解一般电动机容量(千瓦)的排列

      “2.5加三”,表示2.5mm2的铝芯绝缘线穿管敷设,能配“2.5加三”kw的电动机,即最大可配备5.5kw的电动机。

      “4加四”,是4mm2的铝芯绝缘线,穿管敷设,能配“4加四”kw的电动机。即最大可配8kw(产品只有相近的7.5kw)的电动机。

      “6后加六”是说,从6mm2开始及以后都能配“加大六”kw的电动机。即6mm2可配12kw,10mm2可配16kw,16mm2可配22kw。

      “25五”,是说从25mm2开始,加数由六改变为五了。即25mm2可配30kw,35mm2可配40kw,50mm2可配55kw,70mm2可配75kw。

      “120导线配百数”(读“百二导线配百数”)是说电动机大到100kw。导线截面便不是以“加大”的关系来配电动机,而是120mm2的导线反而只能配100kw的电动机了。

      13

      按功率计算电流

      电力加倍,电热加半。单相千瓦,4.5安。单相380,电流两安半。

      解释:

      电力专指电动机在380V三相时(功率0.8左右),电动机每千瓦的电流约为2安.即将“千瓦数加一倍”(乘2)就是电流(安)。这电流也称电动机的额定电流;电热是指用电阻加热的电阻炉等。三相380伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”(乘1.5),就是电流(安);在380/220伏三相四线系统中,单相设备的两条线,一条接相线而另一条接零线的(如照明设备)为单相220伏用电设备。这种设备的功率大多为1KW,因此,口诀便直接说明“单相(每)千瓦4.5安”。计算时,只要“将千瓦数乘4.5”就是电流安。同上面一样,它适用于所有以千瓦为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于220伏的直流;380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380伏用电设备(实际是接在两相线上)。这种设备当以千瓦为单位时,功率大多为1KW,口诀也直接说明“单相380,电流两安半”。它也包括以千瓦为单位的380伏单相设备。计算时只要“将千瓦乘2.5就是电流(安)。

      14

      导体电阻率

      导体材料电阻率,欧姆毫方每一米,

      长1米,截面积1平方毫米导体的电阻值,摄氏温度为20,

      铜铝铁碳依次排,从小到大不用愁。99条电工口诀简述了常用的电工技术理论、数据、施工操作规程、仪器仪表的使用方法等。

      15

      通电直导线和螺线管产生的磁场方向和电流方向

      导体通电生磁场,右手判断其方向,

      伸手握住直导线,拇指指向流方向,

      四指握成一个圈,指尖指向磁方向。

      通电导线螺线管,形成磁场有南北,

      南极S北极N,进行判断很简单,

      右手握住螺线管,电流方向四指尖,

      拇指一端即N极,你说方便不方便。

      16

      阻抗、电抗、感抗、容抗的关系

      电感阻流叫感抗,电容阻流叫容抗,

      电感、电容相串联,感抗、容抗合电抗,

      电阻、电感、电容相串联,电阻、电抗合阻抗,

      三者各自为一边,依次排列勾、股、弦,

      勾股定理可利用,已知两边求一边。

      17

      电容串并联的有关计算

      电容串联值下降,相当板距在加长,

      各容倒数再求和,再求倒数总容量。

      电容并联值增加,相当板面在增大,

      并后容量很好求,各容数值来相加。

      想起电阻串并联,电容计算正相反,

      电容串联电阻并,电容并联电阻串。

      说明:

      两个或两个以上电容器串联时,相当于绝缘距离加长,因为只有最靠两边的两块极板起作用,又因电容和距离成反比,距离增加,电容下降;两个或两个以上电容器并联时,相当于极板的面积增大了,又因电容和面积成正比,面积增加,电容增大。

      18

      感性负载电路中电流和电压的相位关系

      电源一通电压时,电流一时难通达,

      切断电源电压断,电流一时难切断,

      上述比喻较通俗,电压在前流在后,

      两者相差电角度,最大数值九十度。

      19

      已知变压器容量,求其电压等级侧额定电流

      常用电压用系数,容乘系数得电流,

      额定电压四百伏,系数一点四四五,

      额定电压六千伏,系数零点零九六,

      额定电压一万伏,系数刚好点零六。

      注解:

      可直接用变压器容量乘以对应的系数,即可得出对应电压等级侧的额定电流。

      20

      配电变压器的安装要求

      距地最少两米五,落地安装设围障,

      障高最少一米八,离开配变点八强,

      若是经济能允许,采用箱式更妥当,

      除非临时有用途,不宜露天地上放,

      室内安装要通风,周围通道要适当。
